电动不锈钢球阀
电动不锈钢球阀

电动不锈钢球阀

一、产品概述: Q941F系列电动球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气...

在线咨询 全国热线
4008-677-691
产品介绍

20年专注于为用户提供完整的流体控制解决方案!


一、产品概述:
  Q941F系列电动球阀密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气过氧化氢,甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 本类阀门在管道中一般应当水平安装。不锈钢球阀分类:不锈钢气动球阀,不锈钢电动球阀,不锈钢手动球阀。

二、性能参数:

公称通径DN(mm)

DN15~DN250

公称压力

1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K

适用介质

水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等

介质温度

-40~+180℃ -40~+350℃

泄漏量

0 符合ANSIB16.104 5级标准

球体转角

90°

阀体材制质

A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)

三、主要外形尺寸:

公称通径DN(mm)

尺寸(mm)

L

D3

D2

D1

b

f

N-d

15

108

95

65

45

14

2

4-14

20

117

105

75

55

14

4-14

25

127

115

85

65

14

4-14

32

140

135

100

78

16

4-18

40

165

145

110

85

16

3

4-18

50

178

160

125

100

16

4-18

65

190

180

145

120

18

4-18

80

203

195

160

135

20

8-18

100

305

215

180

155

20

8-18

125

256

245

210

185

22

8-18

150

394

280

240

210

24

8-23

200

457

335

295

265

26

12-23

250

533

405

335

320

30

12-25

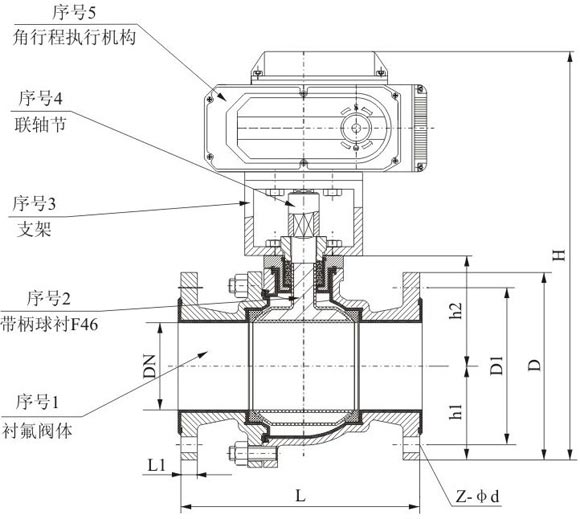

四、电动不锈钢球阀结构图:

电动不锈钢球阀结构图
