电动三偏心蝶阀
电动三偏心蝶阀

电动三偏心蝶阀

【电动三偏心蝶阀】产品概述 电动三偏心法兰蝶阀属于长寿命,节能型电动蝶阀。电动三偏心法兰蝶阀由阀体,蝶板,多层次阀座,阀杆,传动机构等主要部件组成,其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。电动三偏心法兰蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4~2...

在线咨询 全国热线
4008-677-691
产品介绍

20年专注于为用户提供完整的流体控制解决方案!

【电动三偏心蝶阀】产品概述
电动三偏心法兰蝶阀属于长寿命,节能型电动蝶阀。电动三偏心法兰蝶阀由阀体,蝶板,多层次阀座,阀杆,传动机构等主要部件组成,其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。电动三偏心法兰蝶阀配用的角行程电动执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的******定位,同时输出4~20mADC的位置反馈信号。因此电动三偏心法兰蝶阀被广泛地应用到冶金,电力,石油,化工,空气,煤气,可燃气体以及给排水等自动化控制中。

【电动三偏心蝶阀】产品特点

由于电动三偏心法兰蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦,无干涉,加之密封材料选择得当,从而使蝶阀的密封性,耐腐蚀性,耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:

1,开启力矩小,灵活方便,省力节能。

2,三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

3,耐高压,耐腐蚀,耐磨损,使用寿命长。

【电动三偏心蝶阀】零件材料

零件名称

材料

零件名称

材料

阀体,蝶板

铸钢,合金钢,不锈钢,铬钼钢

阀杆

2Cr13,1Cr13不锈钢,铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

填料

O型圈,柔性石墨

【电动三偏心蝶阀】技术参数

1,主要性能规范

公称通径DN(mm)

DN50~1200

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.5~0.7

适用介质

空气,水,污水,蒸气,煤气,油品等

适用温度

碳钢:-29℃~400℃ 不锈钢:-40℃~600℃

2,阀体技术参数

公称通径DN(mm)

50~600

泄露量

按GB/T4213-92,为Kv值的10-4

公称压力

PN1.0,1.6,2.5MPa

基本误差

±2.5%

连接形式

法兰式,对夹式

回差

±2.5%

密封形式

三偏心金属硬密封

死区

1% (可调)

流量特性

近似快开型

可调范围

50:1

配置

执行机构

可配PSQ,HQ,UNIC,361RS,HR

等系列角行程电动执行机构

控制方式

开关到位灯(开关两位控制),智能调节(4~20mA模拟量信号控制)

3,电动执行器技术参数

电源电压

AC220/380V,50/60Hz

限位

电气,机械二重限位

输出力矩

50N·M~2000N·M

防护等级

相当于IP-65

动作范围

0~90° 0~360°

防爆等级

ExdII BT4;

特殊要求可定制ExdII BT6

动作时间

15秒/30秒/60秒

保护装置

过热保护

位置测量

可选装开关或电位计

环境温度

-30°~60°

驱动电机

8W/E

手动操作

同附带手柄操作

进线接口

PE1/2〞进线线锁

执行器特点:
1,功能强劲:智能型,调节型,开关式。
2,体积小巧:体积仅相当于同类产品的35%左右。
3,使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检,防水防锈,任意角度安装。
4,保护装置有双重限位,过热保护,过载保护。全行程时间15秒,30秒,45秒,60秒。及带手动功能。
5,智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和******定位。

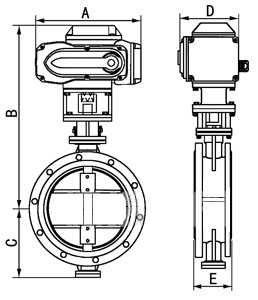

【电动三偏心蝶阀】规格尺寸

【电动三偏心蝶阀】规格尺寸

公称通径DN(mm)

外形尺寸(mm)

额定功率

额定电流

A

B

C

D

E

50

155

353

82.5

104

108

15W

0.2A

65

208

362

92.5

115

112

25W

0.5A

80

208

368

100

115

114

25W

0.5A

100

208

392

110

115

127

25W

0.5A

125

256

407

125

127

140

50W

0.8A

150

256

446

142.5

127

140

50W

0.8A

200

256

489

170

127

152

90W

1.0A

250

288

514

197.5

164

250

120W

1.2A

300

288

568

222.5

164

270

120W

1.2A

350

288

629

252.5

164

290

150W

1.2A

400

288

662

282.5

164

310

150W

1.2A
