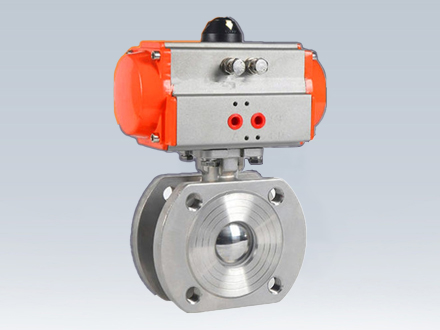

薄型气动球阀
薄型气动球阀

薄型气动球阀

用途及用途该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。技术参数公称通径DN(mm)1550公称压力PN(MPa)1.62.5公称压力PS(MPa)强度试验2.43.75密封试验1.762.75材料\材料代号CPR主 要零 件...

在线咨询 全国热线
4008-677-691
产品介绍

20年专注于为用户提供完整的流体控制解决方案!

用途及用途
该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。

它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

技术参数

公称通径DN(mm)1550公称压力PN(MPa)1.62.5公称压力PS(MPa)强度试验2.43.75密封试验1.762.75材料材料代号CPR主 要零 件阀 体WCBZG1Cr 18Ni 9TiZG0Cr 18Ni 12Mo2Ti球 体WCBZG1Cr 18Ni 9TiZG0Cr 18Ni 12Mo2Ti阀 杆2Cr131Cr 18Ni 9Ti0Cr 18Ni 12Mo2Ti密封圈增强聚四氟乙烯 对位聚苯填 料聚四氟乙烯 柔性石墨适 用工 况适用介质水、蒸汽、油品硝酸类醋酸类适用温度-28℃ - 250℃执行器型 号DA/SR系列、GTD/GTE系列、QGSY系列等气源压力0.4-0.7MPa执行标准设计制造结构长度法兰尺寸压力温度试验检验GB12237GB12221GB9113GB9131GB13927

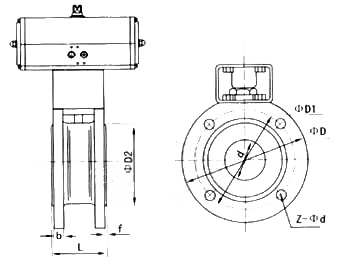

安装尺寸表

公称通径
DN(mm)

尺 寸(mm)

执 行 器 型 号

L

D

D1

D2

d

b

f

Z-Md

可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

(以上选配仅供参考

具体选区用根据实际要求)

15

35

95

65

45

15

14

2

4-M12

20

38

105

75

55

19

14

4-M12

25

42

115

85

65

23.5

14

4-M12

32

50

135

100

78

30

16

4-M16

40

60

145

110

85

36

16

3

4-M16

50

70

160

125

100

45

16

4-M16

65

95

180

145

120

58

18

4/8-M16

80

118

195

160

135

67/76

20

8-M16

100

140

215

180

155

76/92

20

8-M16

125

175

245

210

185

100

22

8-M16

150

210

280

240

210

125

24

8-M16

产品尺寸

Q671/641超薄型气动球阀
