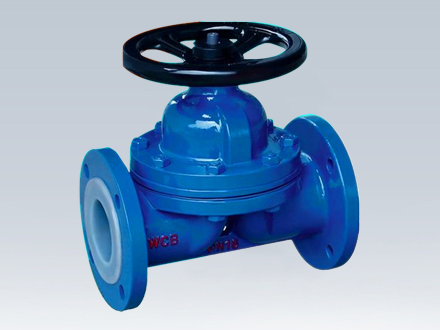

衬胶  隔膜阀
衬胶  隔膜阀

衬胶 隔膜阀

隔膜阀是一种特殊形工的具有截断功能的阀门,其启闭件由钢质瓣与软质材料(橡胶和氟塑料复合)制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的GB 1239,BS 5156标准。 法兰连接隔膜阀设计与制造符合中国******标准 公称压力PN0.6~1.0(Mpa)手动手动G41F5(堰式)G45J(直流式)G45F5(直流式)电动电动...

在线咨询 全国热线
4008-677-691
产品介绍

20年专注于为用户提供完整的流体控制解决方案!

设计规范:遵循GB 1239, BS 5156标准。
驱动方式:手动、气动(常开或常闭)、电动。
法兰连接隔膜阀
设计与制造符合中国******标准
基本结构形式:堰式,直流式
公称压力PN0.6~1.0(Mpa)
公称能径DN15-400(mm)

手动

G41J(堰式)

手动

G641J(往复式)

G41F5(堰式)

G641F5(往复式)

G45J(直流式)

G6B41F(常闭式)

G45F5(直流式)

G6B41F5(常闭式)

电动

G9B41J(防爆式)

电动

G941J(普通型)

G9B41F5(防爆式)

G941F5(普通型)

遵循规范

STANDARD

设计与制造

GB12239

结构长度

GB1221/JB1688

法兰尺寸

JB78/JB79(GB HG SH)

压力试验

GB/T13927

标签

GB12220

供货

GB/T12252

产品特点:隔膜阀是一种特殊形工的具有截断功能的阀门,其启闭件由钢质瓣与软质材料(橡胶和氟塑料复合)制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。


二、衬胶手动隔膜阀主要零部件材料表:

序号

零件名称

灰铸铁

铸钢

不锈钢

超低碳钢

Z

C

P

R

PL

RL

1

阀体、阀盖、阀瓣

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀杆

35

1Cr13

1Cr18Ni19Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里层

FEP(F46) PFA PCTFE(F3)

4

隔膜

FEP(F46)/CR(氟丁橡胶) PFA(可溶性聚四氟乙烯)/FPDM(乙丙橡胶)

5

阀杆螺母

ZCuAL10Fe3 ZCuAL10Fe3

6

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

7

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

8

手轮

HT200

HT200

WCC

WCC

WCC

WCC

三、衬胶手动隔膜阀外形连接尺寸及重量:

型号

公称通径DN(mm)

尺寸(㎜)

L

D

D1

D0

Z-φd

H

H1

H2

H3

重量
(㎏)

G41WJFS-610

15

125

95

65

120

4-φ14

----

3.8

20

135

105

75

120

4-φ14

----

4.2

25

145

115

85

120

4-φ14

121

135

--

4.5

32

160

1135

100

120

4-φ18

132

150

--

7

40

180

145

110

140

4-φ18

156

176

--

9

50

210

160

125

140

4-φ18

169

195

--

12

65

250

180

145

200

4-φ18

202

236

--

18

80

300

195

160

200

4-φ18

216

256

--

24.5

100

350

215

180

280

8-φ18

270

322

--

38.5

125

400

245

210

320

8-φ18

338

406

--

60

150

460

280

240

320

8-φ23

384

464

--

82

G41WJFS-4

200

570

335

295

400

8-φ23

518

638

--

149

250

680

390

350

500

12-φ23

598

734

--

240

300

790

440

400

560

12-φ23

698

778

--

350

350

900

500

460

560

16-φ23

723

883

--

392

400

1000

565

515

640

16-φ25

868

1078

--

585

G45WJFS-6

32

180

135

100

120

4-φ18

----

7

40

180

145

110

140

4-φ18

--

203

216

8.5

50

210

160

125

140

4-φ18

--

213

229

14

65

250

180

145

200

4-φ18

--

248

268

18

80

300

195

160

200

4-φ18

--

281

305

30

100

350

215

180

280

8-φ18

--

332

362

43

125

400

245

210

320

8-φ18

----

67

150

460

280

240

320

8-φ23

--

450

496

80

200

570

335

295

400

8-φ23

--

594

654

150.2

250

680

390

350

500

12-φ23

--

695

771

238
